LMI 无线内间隙测量系统

一、LMI无线内间隙系统

LMI内间隙无线检测设备,是美国目前市场上先进的内间隙测量系统,应用于汽车和航天动力等行业。主要采用无线测量探头和ZIGBEE无线传输和接受装置,配合LMI2300 UGI软件进行使用。通过对车门和各盖门与车身之间的尺寸与性能的检测,采用ZIGBEE无线传输与接受装置,极大地提高了采集效率、准确性。

二、系统特点:

◆高精度,误差不超过0.05mm.

◆具有防尘、电子干扰

◆偏离值可进行修订.

◆采用高精度弹簧保证重复性

◆采用不锈钢铝合金制造

◆简单容易安装

◆多种量程探头可供选择

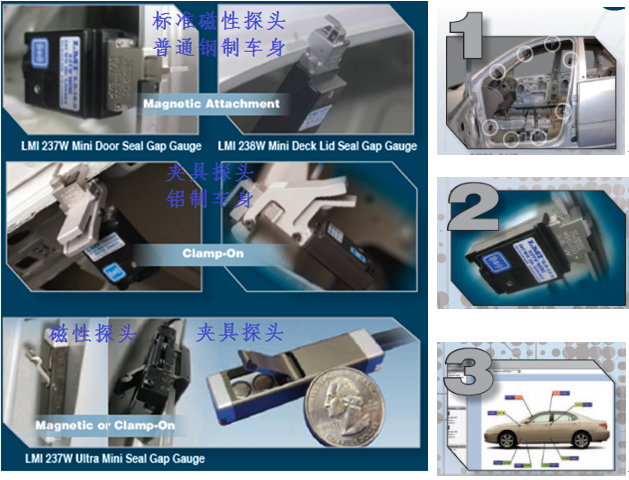

三、探头类型及操作步骤

LMI内间隙测量探头,根据检测的需要进行设计,该设计可以针对在实际使用中复杂密闭部位的内间隙进行检测,同时也大大保证了测量的精度。

◆测量精度:+/-0.05mm

◆使用温度:-10-70℃

◆极强的抗电磁干扰能力

◆配备校准块可以对探头进行自校功能


同时使用,数量不受限制

由于在测量的过程中,采用无线ZIGBEE进行数据传输使用,从而可以保证多个测量探头可以同时进行使用,数据也同时进行采集。


容易安装,灵活快速

◆采用磁性材料

◆安装时,不需要夹具或夹钳固定

◆不会刮伤工件表面

◆探头伸缩性强,可重复使用200万次以上

四、配套设备

无线ZIGBEE收发器

LMI新的无线设备采用目前先进的无线技术“Zig Bee协议,这种技术可以一次测量4个点以上或将不限数量的内间隙测量设备通过同一接受器同时传输到电脑中,无线通信协议,在恶劣的无线通信环境下使用,对比WIFI和蓝牙装置传输,Zigbee更适合在工厂内部传输,同时具有如下特点:

◆占有空间少,快速响应


◆电池使用寿命长

◆传输距离不低于30M

◆直接系列扩频

◆允许多个单位共享同一频道,类似卫星接收装置

◆128位加密

◆可针对不同设备间进行保密传输

◆网状网技术、链路质量指示

◆信道评估、试和确认


冲电器----可对多个测量探头进行充电

一个底座可以同时对四个测量探头

进行充电




LMI2300 UGI软件

◆使用Zigbee无线接收装置,每个LMI

间隙测量仪都有特定的ID号

◆每个LMI内间隙测量探头编号通过数据包发送到同一基地

◆LMI 2300 UGI软件可以根据测量设备ID号进行区分

◆LMI 2300 UGI软件可以对设定的检测点进行实时显示


◆容易建立和使用.

◆根据客户需求进行设置,满足客户需求

◆针对不同的测量点具有绿色、红色、黄色区别

◆输出客户需求的数据格式,满足客户需求从而进

行数据分析

◆低维护成本,容易扩展

◆没有多余连接线



自动化数据管理功能

多个传感器的数据可以再测量的瞬间,经过无线传输到电脑上,LMI2300 UGI软件会对每个点的正常值进行设置,以及公差限等从而便于数据分析使用,数据测量结果可以以常用的办公软件形式输出。
